您的位置:首页>产品中心>气动法兰角座阀 |
|
|
产品名称: |

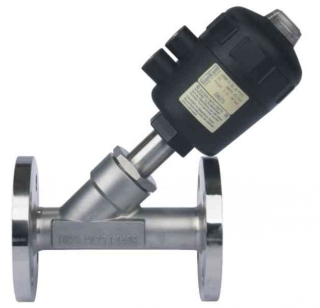

气动法兰角座阀 |
产品型号: |
KJ41F |
产品口径: |
DN15~65 |
产品压力: |
PN0.6~1.6MPa |
产品材质: |
不锈钢等 |
产品简介: |
气动法兰角座阀适用于水,液体,中性气体,水蒸汽,轻微腐蚀性气体等介质;气动法兰角座阀使用安全,免维护,寿命长的特点。 |
联系电话: |
021-57522756 |
|
一、气动法兰角座阀制造技术规范:
控制形式
|
直动式
|
阀体
|
不锈钢CF8M
|
结构
|
角座阀
|
阀芯材料
|
不锈钢
|
接口
|
G1/2-G2
|
阀座密封
|
PTEF
|
粘度
|
600mm2/s
|
活塞密封
|
FKM/NBR
|
介质温度
|
PTFE:-10℃~+180℃
|
安装
|
任何位置
|
环境温度
|
-10℃~+60℃
|
控制介质
|
空气 中性 气体 蒸汽
|
二、气动法兰角座阀主要连接尺寸
DN
|
L
|
T
|
f
|
D
|
D1
|
D2
|
H
|
A
|
B
|
n-¢d
|
执行器
|
15
|
120
|
14
|
2
|
95
|
65
|
40
|
145
|
185
|
62
|
4-14
|
50
|
20
|
130
|
14
|
2
|
105
|
75
|
50
|
155
|
188
|
62
|
4-14
|
50
|
25
|
140
|
14
|
2
|
115
|
85
|
60
|
158
|
198
|
62
|
4-14
|
50
|
32
|
150
|
16
|
2
|
135
|
100
|
70
|
195
|
225
|
76
|
4-18
|
63
|
40
|
180
|
16
|
2
|
145
|
110
|
80
|
205
|
240
|
76
|
4-18
|
63
|
50
|
195
|
16
|
2
|
160
|
125
|
92
|
208
|
255
|
76
|
4-18
|
63
|
65
|
230
|
18
|
2
|
185
|
145
|
92
|
220
|
270
|
96
|
4-18
|
80
|
80
|
250
|
18
|
2
|
195
|
160
|
92
|
262
|
290
|
114
|
8-18
|
100
|
100
|
280
|
18
|
2
|
215
|
180
|
115
|
292
|
320
|
114
|
8-18
|
100
|
三、气动法兰角座阀主要计算参数
接口
英寸
|
内孔
mm
|
KV值
m3/h
|
最大工作
压力(bar)
|
要求最小
气源压力(bar)
|
执行机构
尺寸mm
|
流向
|
G3/8
|
13
|
3.7
|
0-16
|
4.0
|
40
|
阀座上方
|
G1/2
|
13
|
4.2
|
0-16
|
2.7
|
50
|
阀座上方
|
G3/4
|
20
|
8.0
|
0-16
|
2.7
|
50
|
阀座上方
|
G1
|
25
|
19.0
|
0-16
|
2.0
|
63
|
阀座上方
|
G11/4
|
32
|
27.5
|
0-16
|
2.0
|
63
|
阀座上方
|
G11/2
|
40
|
42.0
|
0-16
|
2.0
|
63
|
阀座上方
|
G2
|
50
|
52.0
|
0-16
|
2.0
|
63
|
阀座上方
|
G21/2
|
65
|
77.0
|
0-14
|
1.6
|
80
|
阀座上方
|
安装
安装位置:任意
→在阀体外侧所附的箭头代表介质流动的方向,安装时请遵循
安装过程:
→ 连接阀门到管道,确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装:焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装:可按照用户要求提前卸离或不需卸离执行器。
拆卸:
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时,避免用力过大,轻卸。
拆卸后,保护好螺纹、密封面及密封垫。
安装好阀体后,装执行器部分时,注意别漏装密封垫。
安装后,检测阀体与执行器密封是否完好。确保无泄露,方可使用。 |
|
|
|
